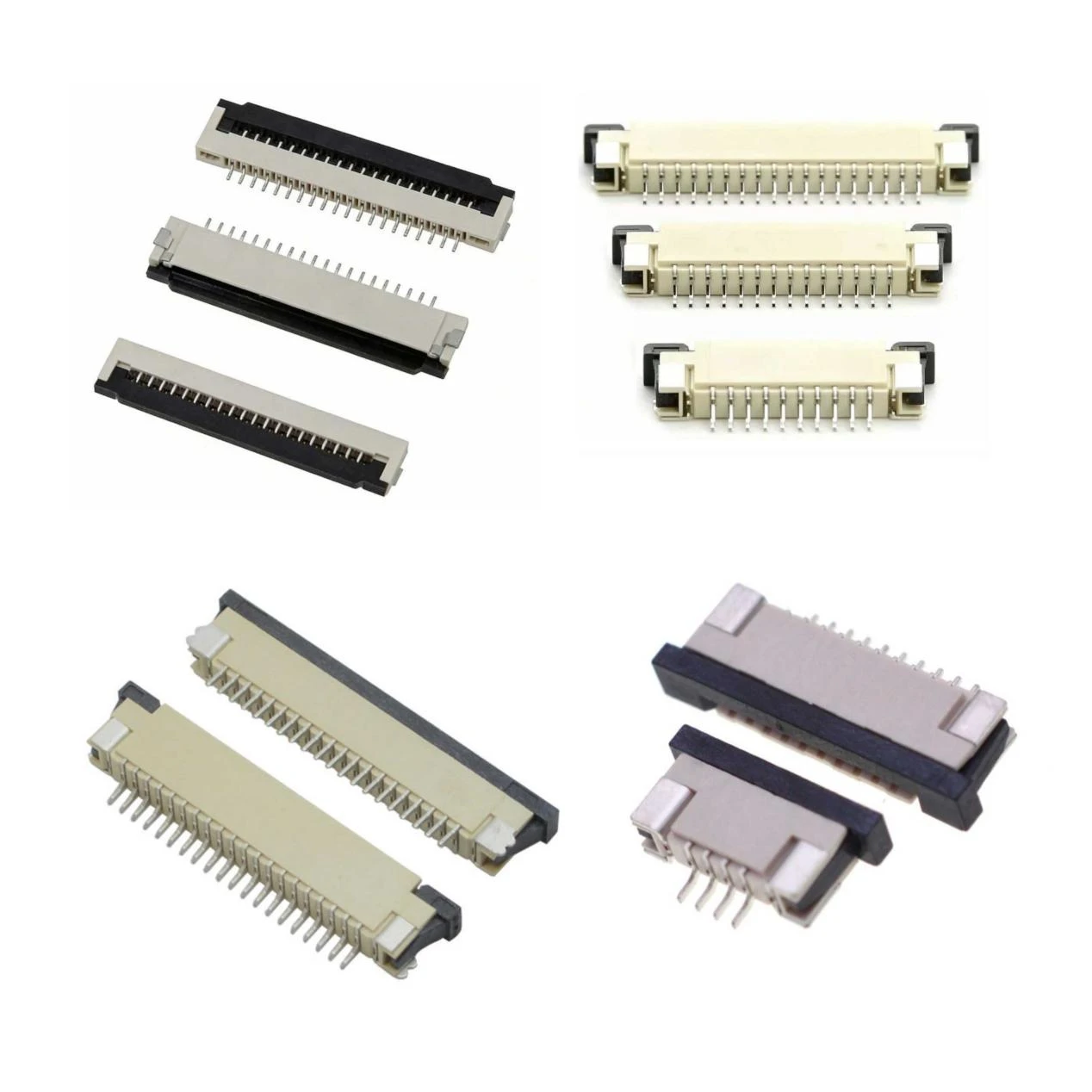

Роз'єм FPC FFC з кроком 1,0 мм

Примітка:Доступні з приводами різних кольорів і стилів. Доступні варіанти посиленого кріплення для -застосувань із високим рівнем вібрації.

1. Компактний крок 1,0 мм для з’єднань FPC/FFC високої -щільності
Має крок 1,0 мм, що підтримує від 4 до 50 позицій (стандарт парних чисел) - ідеально підходить для-гнучких з’єднань друкованих схем високої щільності в-пристроях з обмеженим простором. Ідеально підходить для ноутбуків, планшетів, смартфонів, фотоапаратів, РК-дисплеїв і портативної електроніки, де простір на платі є дуже важливим.

2. Кілька типів приводів для гнучкості монтажу
Вибирайте типи приводів із відкидним-замком, ковзним-замком,-відкидним або не-ZIF-приводом - відповідно до процесу складання та вимог до утримання. Відкидний-замок і задній-відкидний стиль забезпечують легке вставлення кабелю з візуальним підтвердженням, тоді як ковзний-замок забезпечує надійне утримання для-пристроїв, схильних до вібрації.

3. Надійна електрична продуктивність із широким діапазоном напруги
Номінальна напруга від 50 В до 200 В змінного/постійного струму з опором ізоляції, що перевищує або дорівнює 100 МОм - підходить як для передачі сигналу, так і для низької-потужності. Контакти з фосфорної бронзи або сплаву міді з золотим або олов’яним покриттям поверх нікелю забезпечують незмінні електричні характеристики та стійкість до корозії.

4. Подвійна орієнтація з посиленими варіантами кріплення
Доступні в горизонтальній (-під правим кутом) або вертикальній орієнтації відповідно до компонування друкованої плати та прокладки кабелю. Посилені варіанти кріплення доступні для -застосувань із високим рівнем вібрації, таких як автомобільні, промислові засоби керування та портативні пристрої. Конструкція лише для поверхневого монтажу (SMT), сумісна з автоматизованими процесами складання.

• Пін підраховує: Стандартно від 4 до 50 штифтів, доступна індивідуальна кількість
• Конфігурація контакту: конструкції з верхнім-контактом, нижнім-контактом або подвійним-контактом
• Типи приводів: Flip{0}}lock (обертання), slide{1}}lock (ковзання), back-flip або non{3}}ZIF
• Колір приводу: білий, чорний, коричневий, натуральні або спеціальні кольори
• Монтажна орієнтація: Горизонтальний (прямий-кут) або вертикальний (прямий)
• Покриття контактів: Золоте флеш (0,1-0,3 мкм), селективне золото (0,3-0,8 мкм) або яскраве олово
• Стиль завершення: стандартний SMT, подовжені пайки або посилені утримувачі-
• Особливості монтажу: Додаткові монтажні вуха, штифти під пайку або втулки для вирівнювання
• Висота профілю: низький-профіль (2,0 мм), стандартний (2,5-3,0 мм) або високий (3,5-4,0 мм)
• Особливості: Область-і-розміщення, вакуумні язички звукознімача, клавіші поляризації
• Сумісність FPC/FFC: Стандартна товщина кабелю 0,3 мм або індивідуальні варіанти товщини кабелю
• Упаковка: Стрічка та котушка, тиснена несуча стрічка або упаковка в трубку

Універсальне гнучке підключення для різноманітних електронних систем

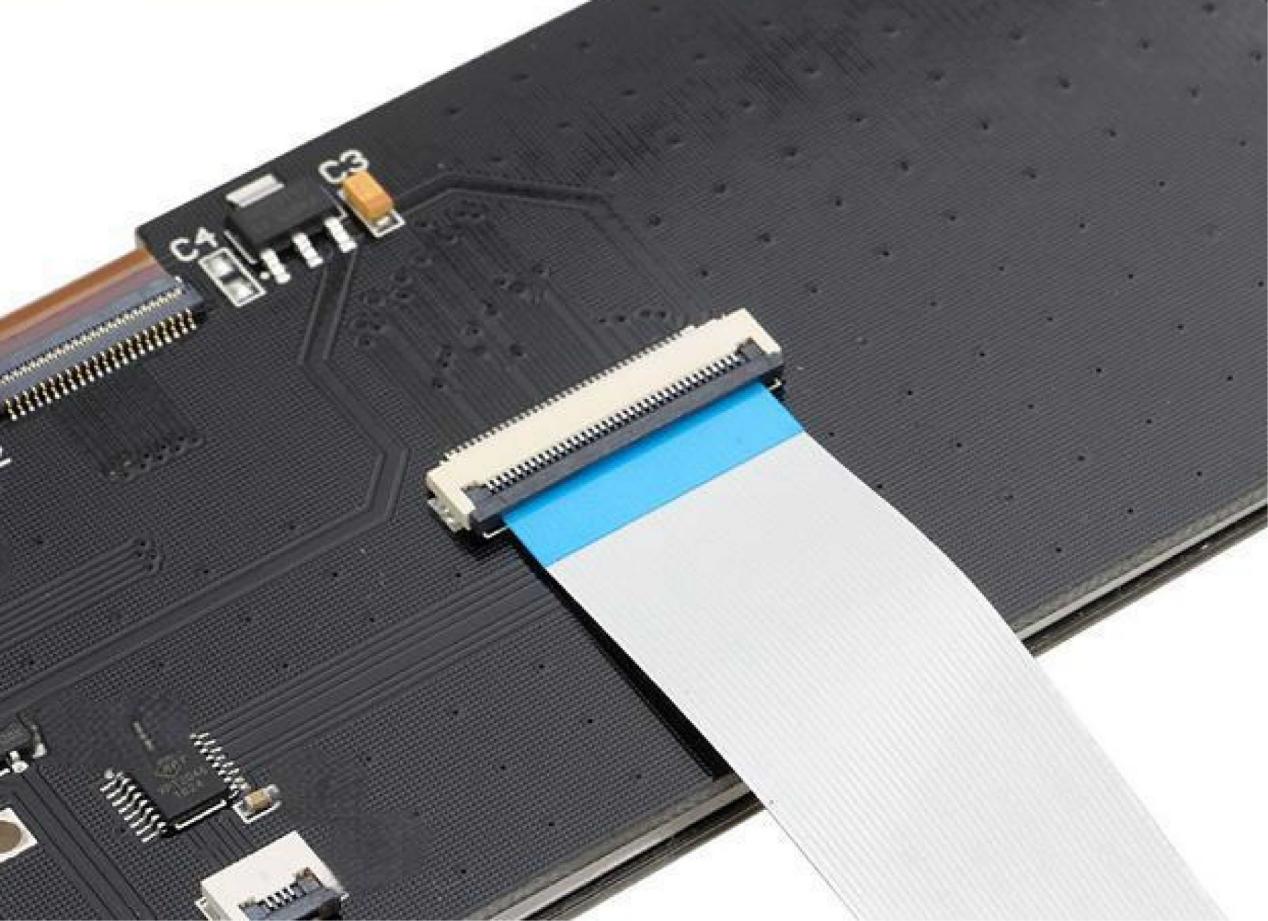

• РК-панелі та дисплеї: Використовується в моніторах, телевізорах і промислових дисплеях для підключення РК-панелей до плат керування, забезпечуючи надійну передачу сигналу для високо-якісного відео на розмірах від невеликих дисплеїв вимірювальних приладів до широкоформатних екранів-.
• Побутова електроніка та побутова техніка: використовується в мікрохвильових печах, пральних машинах, кондиціонерах і панелях керування розумним будинком, де гнучкі схеми з’єднують дисплеї, сенсорні інтерфейси та панелі керування в -рентабельних споживчих продуктах.
• Автомобільна інформаційно-розважальна система та кластери: Інтегровано в дисплеї приладової панелі, елементи керування центральної панелі та панелі приладів, де роз’єми з кроком 1,0 мм забезпечують надійні гнучкі з’єднання, які витримують автомобільні температурні діапазони та вібрацію.
• Медичні прилади та медичне обладнання: Використовується в моніторах пацієнтів, інфузійних насосах, діагностичних пристроях і медичних дисплеях, які вимагають надійних гнучких з’єднань у клінічних середовищах, де надійність є важливою для догляду за пацієнтами.
• Промисловий контроль і HMI: реалізовано в промислових сенсорних екранах, панелях оператора та інтерфейсах керування машиною, де надійні гнучкі з’єднання повинні працювати надійно в умовах фабрики під впливом вібрації та коливань температури.
• Офісне обладнання та принтери: використовується в копіювальних апаратах, сканерах і багатофункціональних принтерах для підключення панелей керування, вузлів сканерів і модулів відображення в великому-офісному обладнанні, яке потребує довгострокової-надійності.
• Системи--продажу та роздрібної торгівлі: використовується в POS-терміналах, сканерах штрих-кодів і-дисплеях, орієнтованих на клієнта, де гнучкі схеми з’єднують компоненти інтерфейсу в комерційних роздрібних торговельних середовищах із частим використанням.
• Безпека та контроль доступу: Інтегровано в модулі клавіатури, пристрої для зчитування карток і панелі керування системами безпеки, які потребують надійних гнучких з’єднань для цілодобової роботи без вихідних у комерційних і житлових додатках безпеки.

1. Майкл Чен, інженер систем відображення, виробник промислових моніторів
"Стандартизовано на роз’ємах FPC із кроком 1,0 мм для наших промислових сенсорних дисплеїв. Версія з 30-контактами забезпечує надійне з’єднання між РК-панеллю та платою контролера, а привід фліп-замку забезпечує надійне утримання кабелю в заводських середовищах із високою вібрацією. Версія з розширеною температурою працює бездоганно від -20 градусів до +80 градусів."

2. Сара Ван, дизайнер побутової техніки, Smart Home Products
«Важливо для наших інтелектуальних панелей керування холодильником. Роз’єми з кроком 1,0 мм із 20 позиціями з’єднують сенсорний дисплей із головною платою, а білий привод відповідає естетичному вигляду нашого інтер’єру. Посилені монтажні вуха запобігають-підйому роз’ємів під час пайки хвилею в{-серійному виробництві».

3.Джеймс Вілсон, дизайнер POS-систем, Retail Technology
"Визначили ці з’єднувачі для платіжних терміналів-нашого клієнта. Крок 1,0 мм із 16 положеннями надійно з’єднує дисплейний модуль через тисячі циклів нахилу, а версія без-ZIF забезпечує-рентабельне рішення для нашого-великого{6}}серійного виробництва, зберігаючи належну довговічність для роздрібного використання».

• Спосіб оплати: кредитна картка або T/T (необов'язково для великих сум). Western Union PayPal
• Платіж T/T зазвичай підтримує 100% передоплату.
• Час виконання: зазвичай протягом 5-10 робочих днів після отримання платежу.
• Політика зразків: зразки завжди доступні для кожної моделі стандартних продуктів.
• Зразки можуть бути готові через 3-5 робочих днів після отримання платежу.
• Порт доставки: Шеньчжень, Китай.
