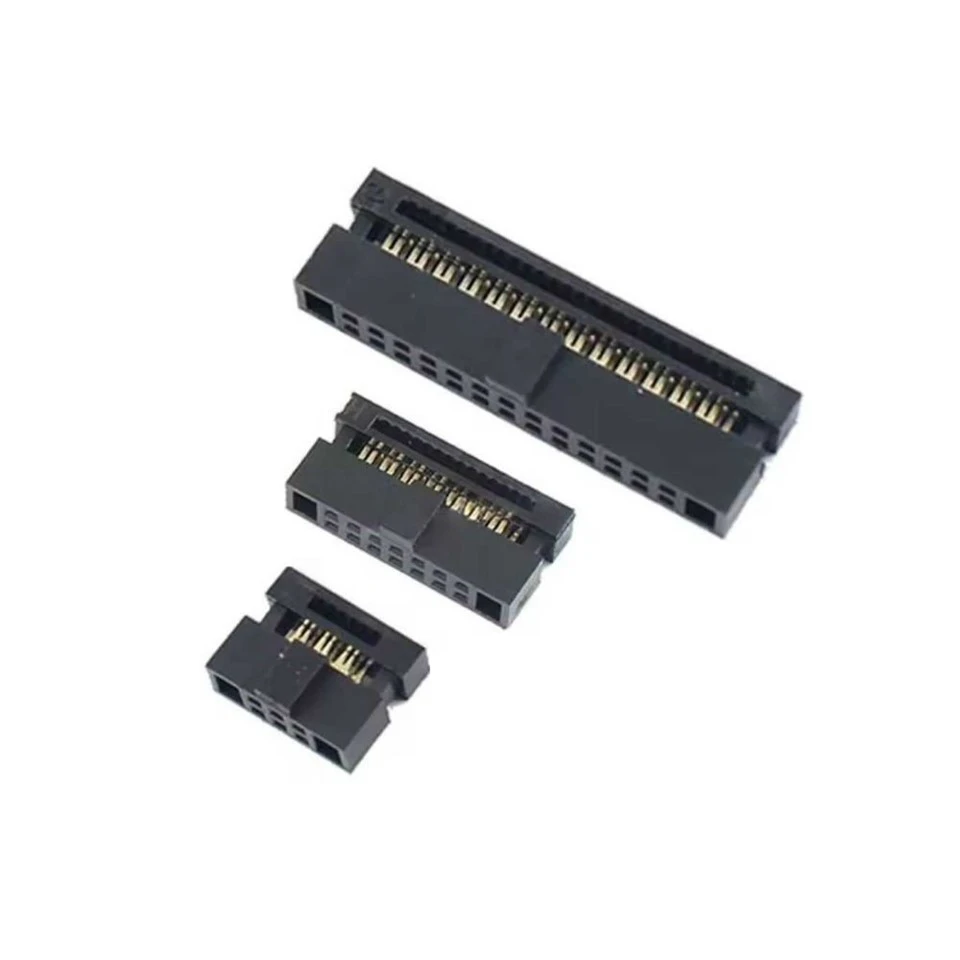

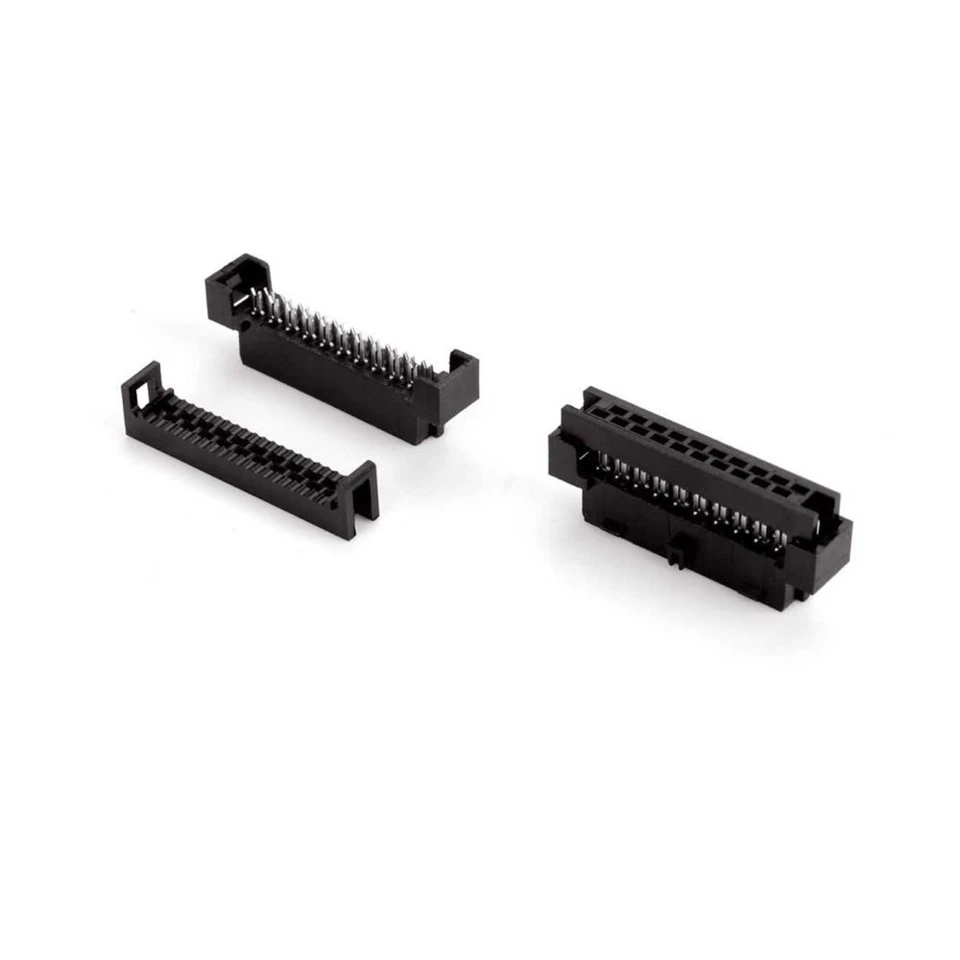

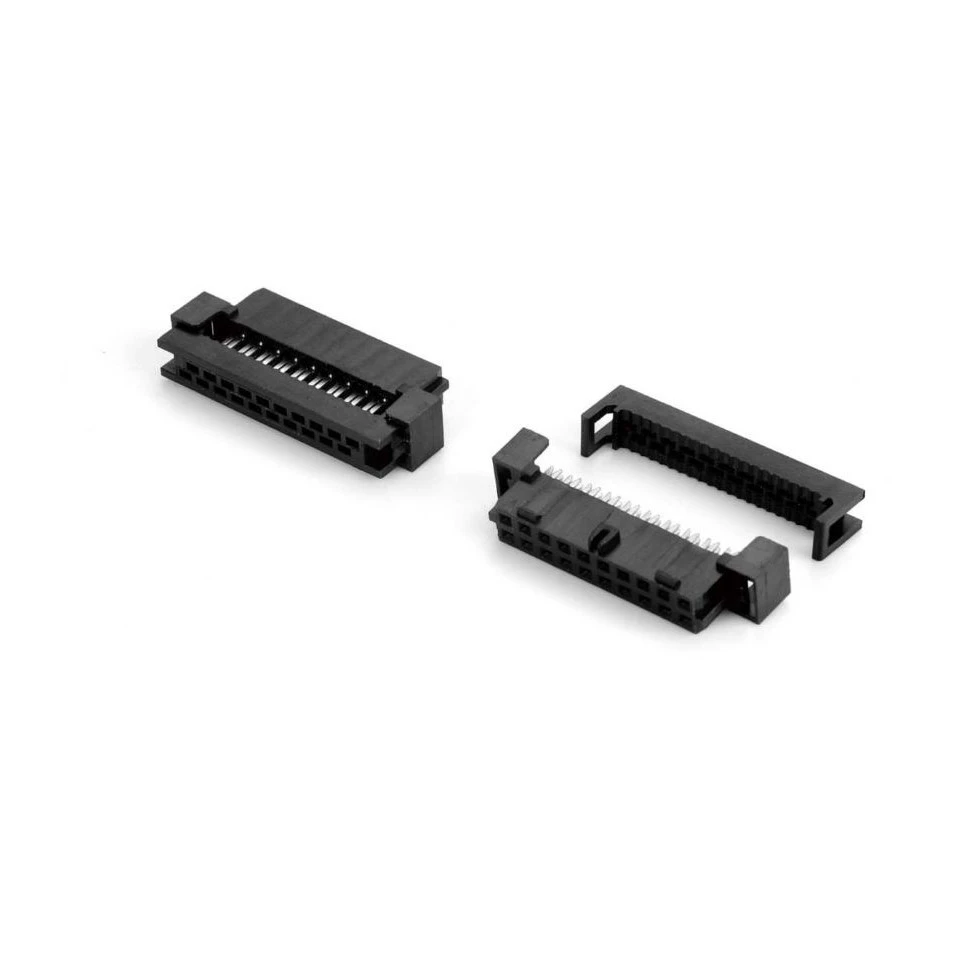

Крок IDC 1,27 мм

Примітка:Доступний із запобіжником натягу, параметрами поляризації та фіксаторами викиду. Доступна спеціальна товщина покриття та штифти для позиціонування.

1. Компактний роз’єм IDC із кроком 1,27 мм для стрічкового кабелю високої-щільності
Має-економний крок 1,27 мм (0,050 дюйма), що підтримує від 6 до 100 позицій контактів (парні числа) - ідеально підходить для-з’єднань стрічкових кабелів високої щільності. Ідеально підходить для телекомунікаційного обладнання, систем зберігання даних, промислових засобів керування та комп’ютерної периферії.

2. Термінація IDC для швидкого,-зручного складання
Наконечник зі зміщенням ізоляції (IDC) усуває зачистку проводів - просто притисніть стрічковий кабель на місце для швидкого та надійного підключення. Сумісний із плоским стрічковим кабелем із кроком 1,27 мм (28 AWG), що скорочує час складання та витрати на робочу силу для-серійного виробництва.

3. Надійні електричні характеристики для передачі сигналу
Розрахований на 1 А на контакт із 100 В змінного/постійного струму - ідеально підходить для програм передачі сигналу. Контактний опір менше або дорівнює 20 мОм, опір ізоляції більше або дорівнює 1000 МОм і діелектрична стійкість 500 В змінного струму протягом 1 хвилини забезпечують послідовну, безпечну електричну роботу.

4. Високо{1}}температурний корпус із рейтингом вогнестійкості UL94V-0
Корпус, виготовлений з PBT або PA6T з рейтингом вогнестійкості UL94V-0, забезпечує чудову термічну стабільність і пожежну безпеку. Розроблено для надійної роботи в складних середовищах - від центрів обробки даних до систем промислової автоматизації.

• Контактні позиції: стандартні від 6 до 100 штифтів (парні числа), доступна індивідуальна кількість
• Типи конекторів: гніздо IDC (гніздо), роз’єм IDC (гніздо), перехід краю картки
• Стилі монтажу: Кріплення кабелю (вільно висить), кріплення на друкованій платі (через-отвір, SMT), правий-кут (90 градусів) або вертикальне
• Покриття контактів: Золоте блиск (0,1 мкм), вибіркове золото (0,3-0,8 мкм), повне золото (1 мкм+) або яскраве олово
• Конфігурації заголовка: прямий штифт, правий-кут, SMT, із засувками для виштовхування або без них
• Особливості розетки: Затискачі для зняття натягу, поляризаційні щілини, сумісні з ланцюгом-
• Опції кабелю: Стандартна плоска стрічка, стрічка типу вита пара або спеціальні кабельні збірки
• Поляризація: центральна поляризація, зміщена поляризація або спеціальна маніпуляція
• Особливості: ланцюгові-версії, шлейфове-наскрізне підключення, висувні лапки для легкого від’єднання
• Кольорове кодування: сірий (стандартний), чорний, білий або спеціальні кольори для ідентифікації

Рішення IDC високої-щільності для компактних електронних систем

• Промисловий контроль і автоматизація: Використовується в модулях ПЛК, промислових комп’ютерах і панелях керування, де з’єднання стрічкового кабелю високої-щільності необхідні для з’єднання кількох сигналів вводу/виводу в обмеженому просторі панелі, з кінцевою заглушкою IDC, що забезпечує швидке складання та послідовне польове підключення.
• Обладнання передачі даних: розгортається в мережевих комутаторах, маршрутизаторах і коммутаційних панелях для внутрішніх з’єднань плати-до-плати, забезпечуючи надійну передачу сигналу для Ethernet, послідовних інтерфейсів і інтерфейсів керування в телекомунікаційній інфраструктурі.
• Медичні прилади та діагностичне обладнання: Інтегровано в системи моніторингу пацієнтів, обладнання для візуалізації та портативні діагностичні пристрої, де компактні надійні з’єднання необхідні для збору даних і обробки сигналів у клінічних середовищах.
• Тестові та вимірювальні прилади: Використовується в осцилографах, реєстраторах даних та автоматизованому тестовому обладнанні для підключення елементів керування передньої панелі, інтерфейсів дисплея та внутрішніх модулів із повторюваними надійними з’єднаннями через тисячі циклів сполучення.
• Побутова електроніка та Інтернет речей: реалізовано в пристроях розумного дому, шлюзах Інтернету речей і споживчій техніці, де внутрішні з’єднання високої-щільності зменшують площу друкованої плати, зберігаючи при цьому надійну продуктивність для-вартісних програм.

1.Майкл Чен, інженер системи управління, системи автоматизації виробництва
«Стандартизовано на гніздах IDC 1,27 мм для всіх наших модулів вводу/виводу ПЛК. 50-позиційні роз’єми обробляють усі польові сигнали в компактному розмірі, а термінал IDC скоротив наш час складання на 60% порівняно з обтискними роз’ємами».

2. Сара Вонг, розробник апаратного забезпечення, виробник мережевого обладнання
«Важливо для наших конструкцій задньої панелі комутатора. 100-контактні роз’єми забезпечують високу-щільність з’єднань плат, а фіксатори витягування забезпечують безпечне з’єднання в телекомунікаційному середовищі з високою вібрацією».

3. Роберт Чжан, інженер із медичного обладнання, діагностичні системи
«Використовується в наших портативних моніторах пацієнта для з’єднання внутрішнього стрічкового кабелю. Крок 1,27 мм економить важливе місце на друкованій платі, а позолочені-контакти зберігають цілісність сигналу для точного моніторингу життєво важливих показників».

4.Ліза Парк, менеджер з розробки випробувань, випробування напівпровідників
«Важливе значення для наших випробувальних приладів для виробництва. Сумісні з шлейфом-розетки дозволяють послідовно з’єднувати кілька плат, а роз’єми SMT витримують тисячі циклів з’єднання в автоматизованому випробувальному обладнанні».

5. Девід Лю, конструктор авіоніки, аерокосмічні системи
«Встановлено в наших реєстраторах польотних даних для внутрішніх з’єднань. Крок 1,27 мм забезпечує щільність, необхідну для компактних відсіків авіоніки, а розвантажувальний пристрій забезпечує надійну роботу через екстремальні вібрації та температурні цикли».

• Спосіб оплати: кредитна картка або T/T (необов'язково для великих сум). Western Union PayPal
• Платіж T/T зазвичай підтримує 100% передоплату.
• Час виконання: зазвичай протягом 5-10 робочих днів після отримання платежу.
• Політика зразків: зразки завжди доступні для кожної моделі стандартних продуктів.
• Зразки можуть бути готові через 3-5 робочих днів після отримання платежу.
• Порт доставки: Шеньчжень, Китай.
